Для чего нужен трансформатор ТШП при подключении счётчика электроэнергии?

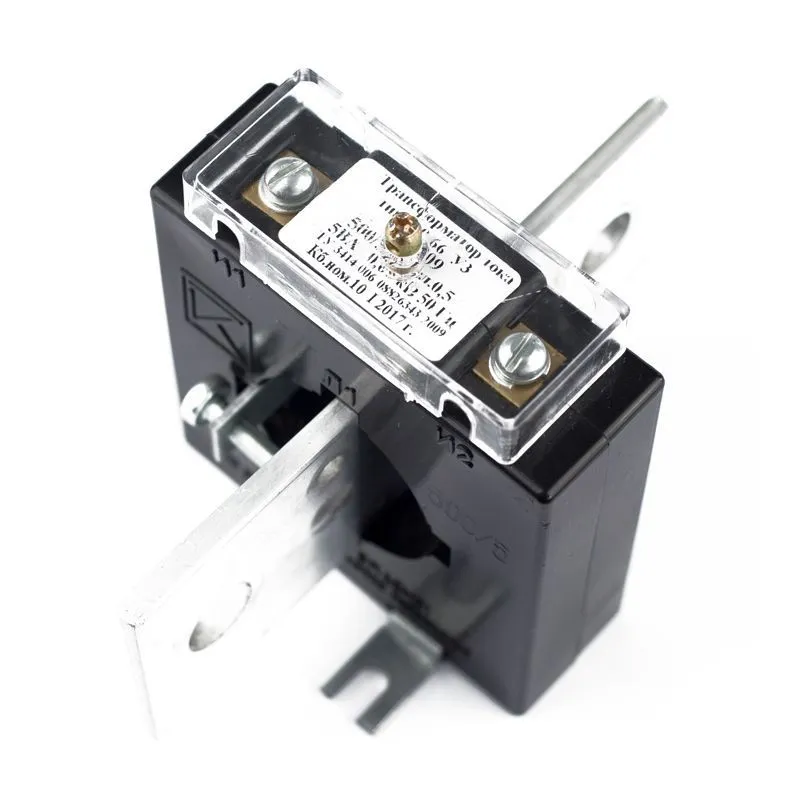

Что такое трансформатор ТШП?

ТШП — это трансформатор тока шинного проходного типа. Его основная функция — понижение тока, протекающего в силовой цепи, до безопасного уровня, который можно измерить счётчиком или прибором учёта.

Аббревиатура расшифровывается так:

Т — трансформатор,

Ш — шинный,

П — проходной.

Благодаря компактной конструкции ТШП устанавливается прямо на токоведущую шину, обеспечивая точное измерение без разрыва цепи.

Зачем трансформатор ТШП нужен при подключении счётчика?

Счётчики электроэнергии рассчитаны на измерение небольших токов — обычно до 5 А. В промышленных и коммерческих сетях ток нагрузки может достигать сотен ампер, и прямое подключение счётчика в таком случае невозможно.

Именно здесь используется трансформатор ТШП, который:

1. Понижает измеряемый ток (например, с 300 А до 5 А);
2. Изолирует счётчик от силовой цепи, обеспечивая безопасность;
3. Позволяет вести точный учёт электроэнергии без влияния высоких токов и напряжений.

Где применяется трансформатор ТШП?

Трансформаторы типа ТШП широко применяются:

1. в щитах учёта промышленных и коммерческих объектов;
2. в распределительных шкафах 0,4 кВ;
3. в энергетических установках с трёхфазным питанием;
4. при реконструкции щитов, где требуется установка измерительных приборов без переделки шин.

Особенно популярны модели ТШП-0.66 (напряжение до 660 В) и ТШП-5 (вторичный ток 5 А).

Какие преимущества у трансформаторов ТШП?

1. компактная конструкция и простота установки;
2. высокая точность измерения (класс 0.5–1.0);
3. возможность работы при больших токах;
4. безопасное разделение силовой и измерительной цепей;
5. долговечность и устойчивость к нагреву.

Часто задаваемые вопросы

1. Можно ли использовать ТШП в однофазных сетях?

Да, можно, если необходимо измерить ток только одной фазы — трансформатор устанавливается последовательно в цепь этой линии.

2. Какой тип ТШП выбрать для счётчика 0.4 кВ?

Подойдёт модель ТШП-0.66, рассчитанная на напряжение до 660 В и номинальный ток от 50 до 600 А.

3. Сколько трансформаторов нужно для трёхфазного счётчика?

Три — по одному на каждую фазу.

4. Как подключается вторичная обмотка ТШП?

Она подключается к соответствующим входам счётчика (I1–I2) с учётом полярности, чтобы показания были корректными.

5. Где купить надёжные трансформаторы ТШП в Беларуси?

Компания «Анкрон» предлагает сертифицированные трансформаторы тока ТШП разных номиналов (ТШП-0.66, ТШП-5 и др.). Вся продукция соответствует требованиям ГОСТ, обеспечивает точный учёт электроэнергии и безопасна в эксплуатации.
